| 加工定制：是 | 类型：电参数测试仪 | 品牌：致卓测控 |
| 型号：CTP-1000B | 测量范围：按需 | 精确度：按需 |
| 仪表尺寸：360×285×145mm | 适用范围：按需 | 仪表重量：9kg |
| 工作电源：220V | 规格：360×285×145 | 网址：/CTP-1000B/ |
一、变频式互感器综合特性测试仪产品简介：

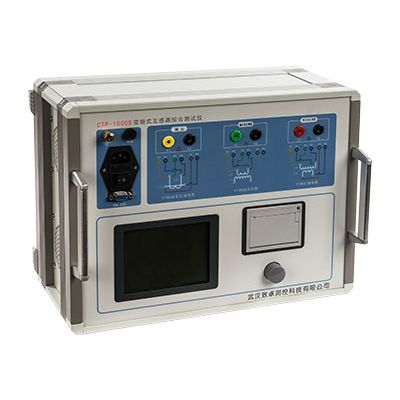

CTP-1000B变频式互感器综合特性测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行 理论研究之后研发的***革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、良好的制造工艺，***了产品性能稳定可靠、功能完备、自动化程度 高、测试效***、在国内处于较高水平，是电力行业用于互感器的专业测试仪器。
CTP-1000B变频式互感器综合特性测试仪满足以下场合：
1、适合电力科研院所进行互感器校验；
2、适合互感器制造厂家进行出厂校验；
3、满足电力部门预防性试验；
4、满足工程单位、盘柜企业交接试验。
二、变频式互感器综合特性测试仪产品特性：
1、功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要 求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，***的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。
3、可***测量变比差与角差，比差允许误差±0.1%，角差允许误差±5min，能够进行0.2S级电流互感器的现场测试，变比测量范围为1～35000。
4、选配我司专用的升流器后，可输出180A的电流，方便现场通流测试。
5、基于变频法测试CT/PT伏安特性曲线和10%误差曲线输出仅180V的交流电压和12Arms(36A峰值)的交流电流，却能应对拐点高达60KV的CT测试。
6、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
7、测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
8、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
9、全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置，根据当前所选的试验项目自动显示其相关参数；动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。
10、5.7寸图形透反式LCD，阳光下清晰可视。
11、采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。
12、面板自带打印机，可自动打印生成的试验报告。
13、装置可存储1000组测试数据，掉电不丢失。
14、易于携带，装置重量＜9Kg。
三、变频式互感器综合特性测试仪技术参数：
规格型号 | CTP-1000B | |
测试用途 | CT：励磁特性、变比、极性、二次绕组电阻、二次负荷、通流、比差以及角差等测试要求； | |
工作电源 | 输入电压 | 185Vac～250Vac |
允许输入电压 | 85Vac～264Vac | |
频 率 | 50/60Hz | |
允许频率 | 45Hz～65Hz | |
输入功率 | 800VA | |
接 头 | 标准交流插口60320 | |
CT变比 | 变比1～2000 | 0.05%(典型值)/0.1%(***值) |
变比2000～5000 | 0.07%(典型值)/0.2%(***值) | |
变比5000～35000 | 0.1%(典型值)/0.5%(***值) | |
PT变比 | 变比1～2000 | 0.05%(典型值)/0.1%(***值) |
变比2000～5000 | 0.07%(典型值)/0.2%(***值) | |
变比5000～35000 | 0.1%(典型值)/0.5%(***值) | |
相位测量 | 分 辨 率 | 0.01min |
准 确 度 | 2min(典型值)/5min(***值) | |
二次绕组 | 范 围 | 0～300Ω |
分 辨 率 | 1mΩ | |
准 确 度 | 0.1%(典型值)/0.2%±2mΩ(***值) | |
交流负载 | 范 围 | 0VA～1000VA |
分 辨 率 | 0.01VA | |
准 确 度 | 0.1%(典型值)/0.2%±0.02VA(***值) | |
输 出 | 输出电压 | 0Vac～180Vac |
输出电流 | 0Aeff～12Aeff(36Apeak) | |
输出功率 | 0VAeff～800VAeff(1800VApeak) | |
环境条件 | 运行温度 | -10℃～+50℃ |
存储温度 | -25℃～+70℃ | |
相对湿度 | 5%～95%，不结露 | |
物理特性 | 尺 寸 | 360×285×145mm3 |
重 量 | ≈8kg(不包括附件) | |
升 流 器 | 测试用途 | 通流测试 |
输 入 | 0～120Vac | |
电流输出 | 0～180A；精度：＜0.2% | |
工作环境 | 温度：-10℃～50℃；湿度：≤90% | |
尺 寸 | 200×150×170mm3 | |
重 量 | ≈5kg | |
